弹珠机（咱们内地称之为扒金宫、爬金库等，台湾称之为柏青哥）是一种具娱乐与赌博成份的游戏，这个在国外非常受欢迎，六七十年代出生的人年轻时都曾迷恋过弹珠机，他们疯狂的享受着敲击弹珠机按钮的快感。

最近，装置艺术家Niklas Roy为了缅怀这个经典游戏，自己DIY了一个巨型弹珠机，名为Galactic Dimension，Arduino为控制核心。

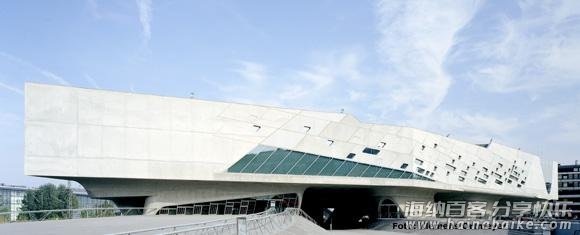

这座“天外”建造就是德国沃尔夫斯堡的费诺科学中心(Phaeno Science Centre)，巨型弹珠机会放在这里。因为科学中心筹划向美国加州阿拉米达的太平洋弹球机博物馆借用30个华丽、经典的弹珠机举办一场弹珠机大展，所以Galactic Dimension就是为此展设计。

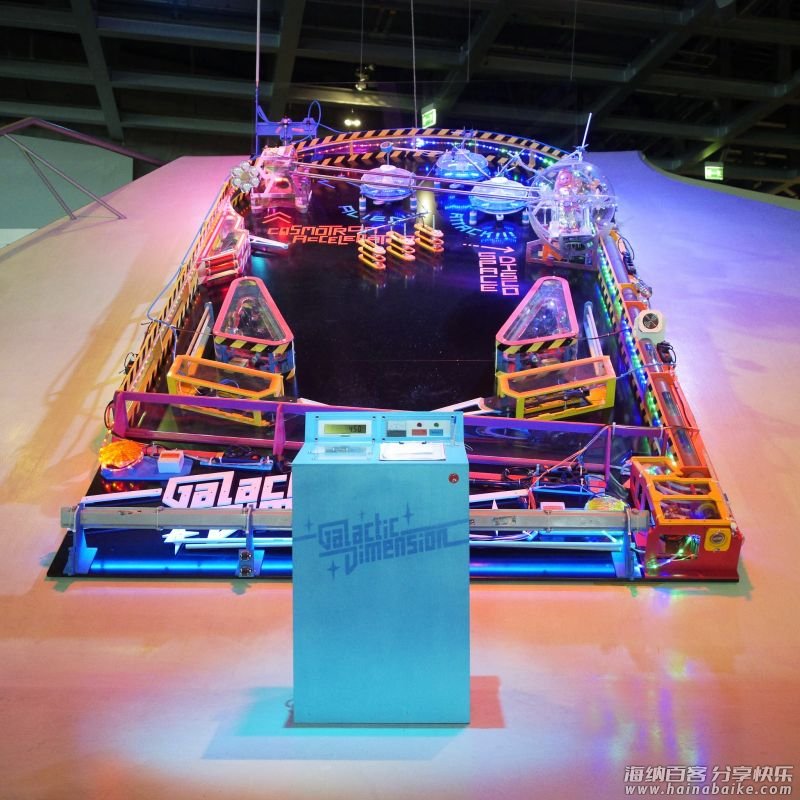

这个弹珠机的娱乐场大小为3m x 6m，被安装在一个斜坡道上，其设计颇具科幻游戏元素，这与极具未来感的费诺科学中心交相呼应。

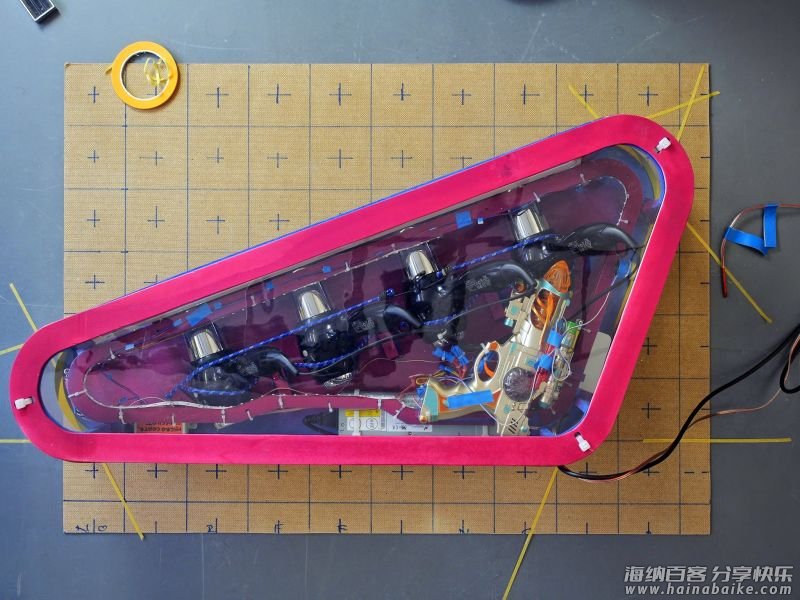

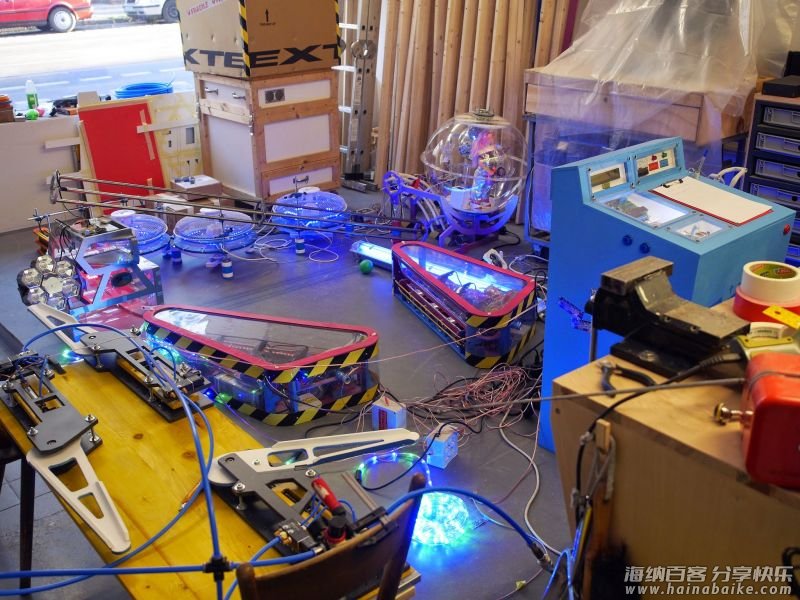

弹珠机的零部件都是一些日常用品改造而来，比如吹风机、风扇。这样的设计风格会激发游客们创作属于自己的精妙玩具。

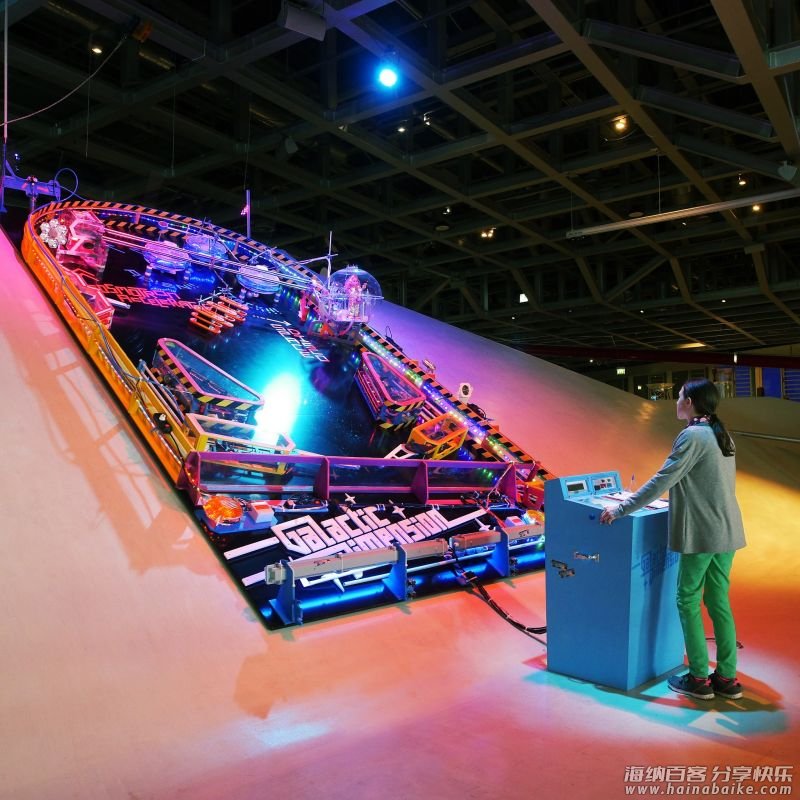

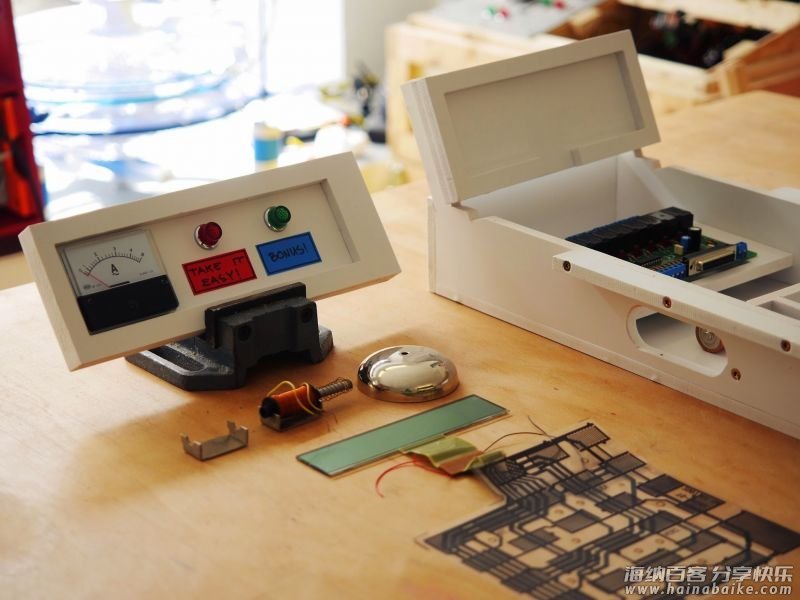

玩家可以通过控制台来操控这台游戏机，控制台上的巨型计算机用作屏幕显示游戏得分。

游戏机的坡度有30°，所以弹珠不能太重，方便弹起。弹珠机的主要发射装置是2块挡板。开始Niklas计划用线圈制作螺线管驱动发射装置，但是因为施工难度太大和成本太高就放弃了这种方法。现在弹珠机采用的是气缸驱动，可以轻松驱动发射装置，而且噪音小，同时科学中心可以随时提供压缩空气。

虽说使用气缸驱动会简单些，但还是修改到第3代Niklas才满意。

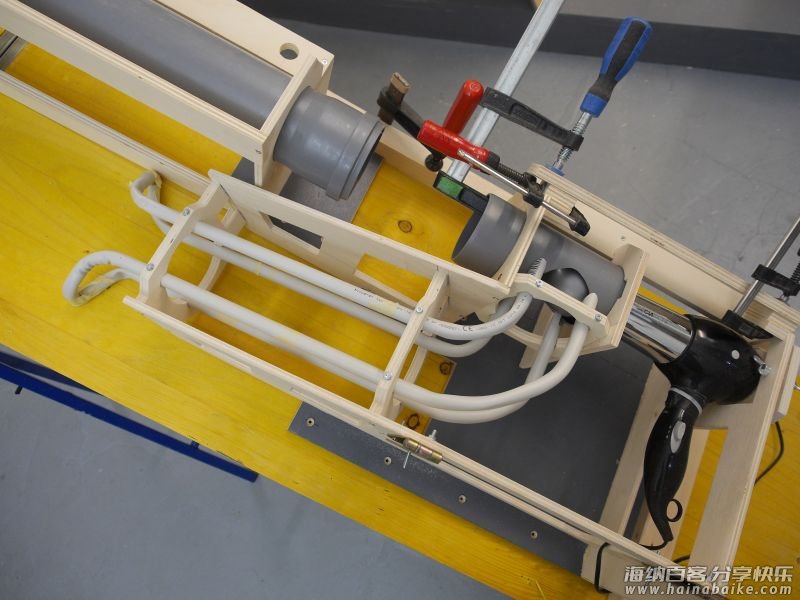

弹珠机的活塞，也就是最初的弹球发射装置是用PVC水管和吹风机制作的，而且弹珠机的每个部件都是独立的，这样方便后面的组装和保养维修。

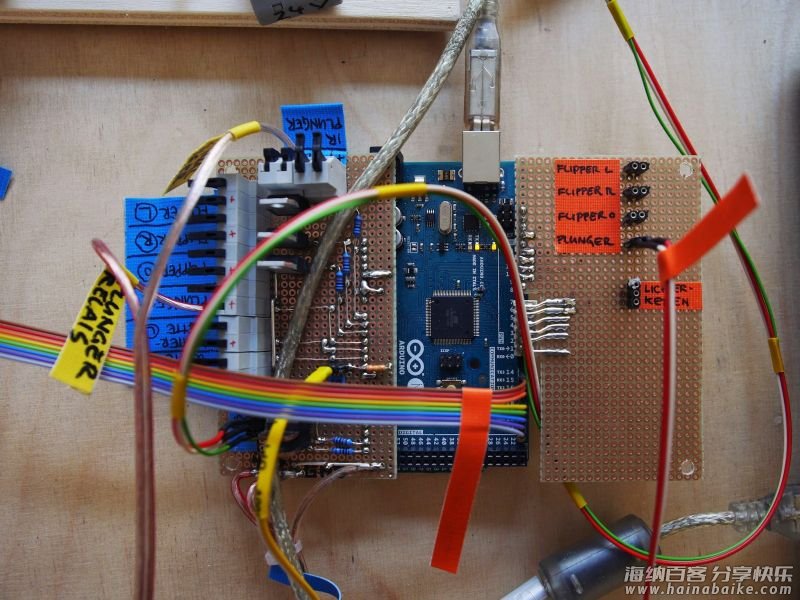

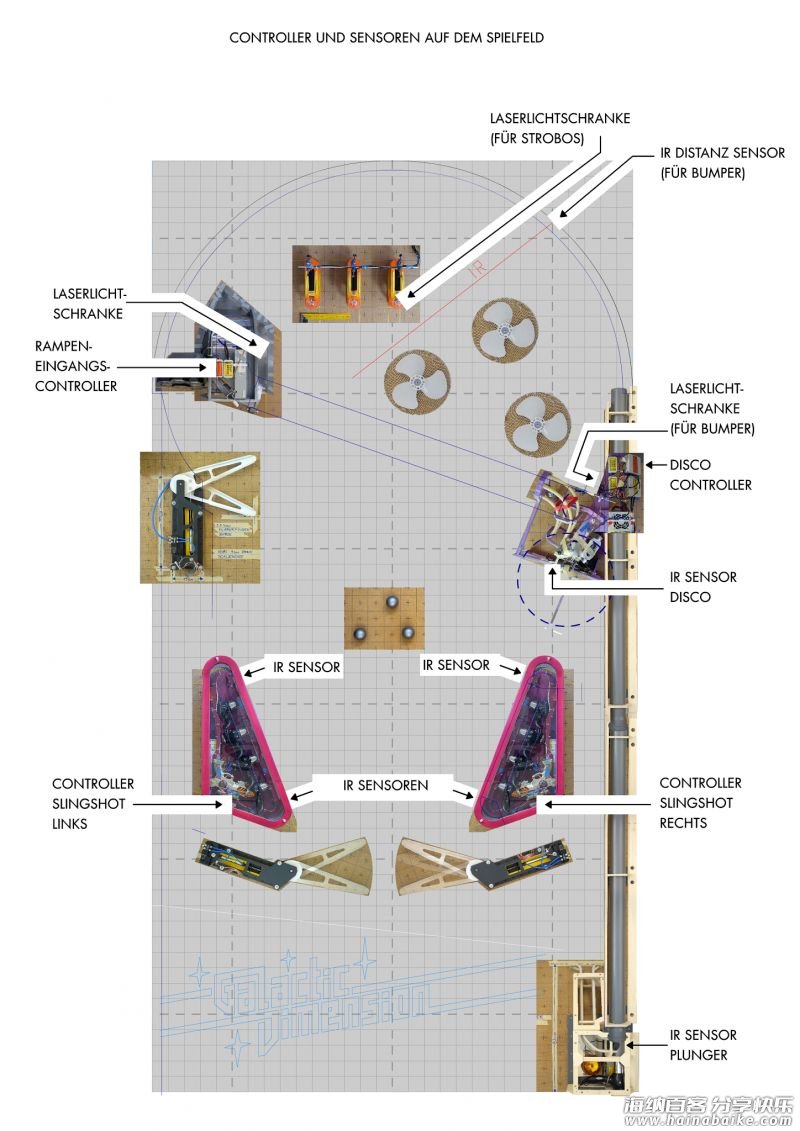

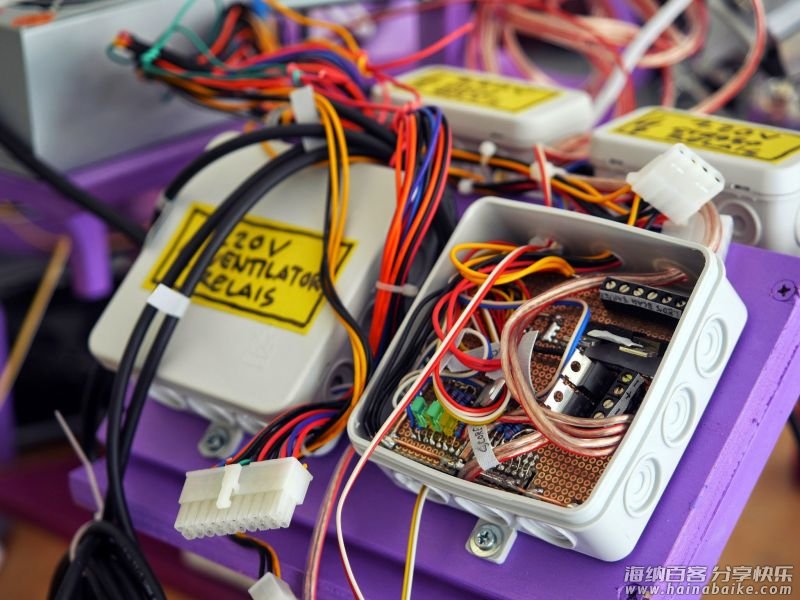

整个设备使用的是220V 交流电，为Arduino控制板和监测弹球的传感器（包括红外线测距离传感器和光栅）提供电源。详细设计图点这里查阅，Arduino文件点这里下载（zip压缩包）。

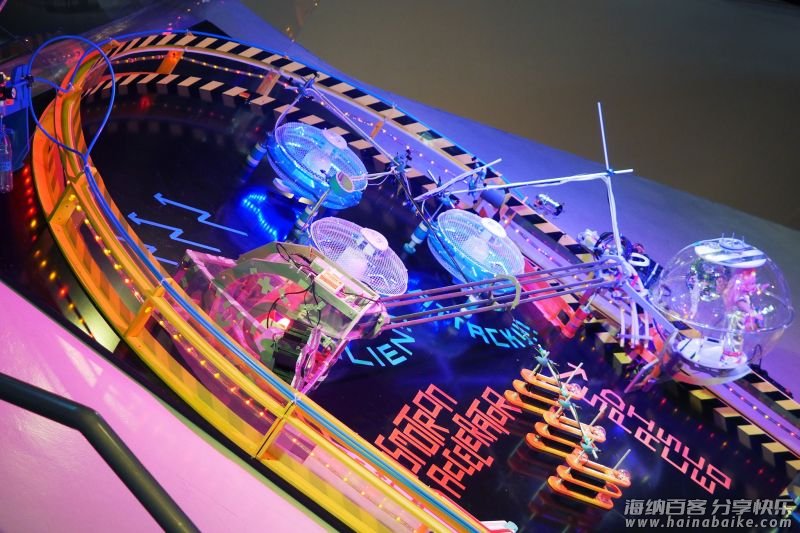

制动器则由吹风机和移动风扇制成，由Arduino控制上面的自制玩具和喇叭，产生不同的生效。

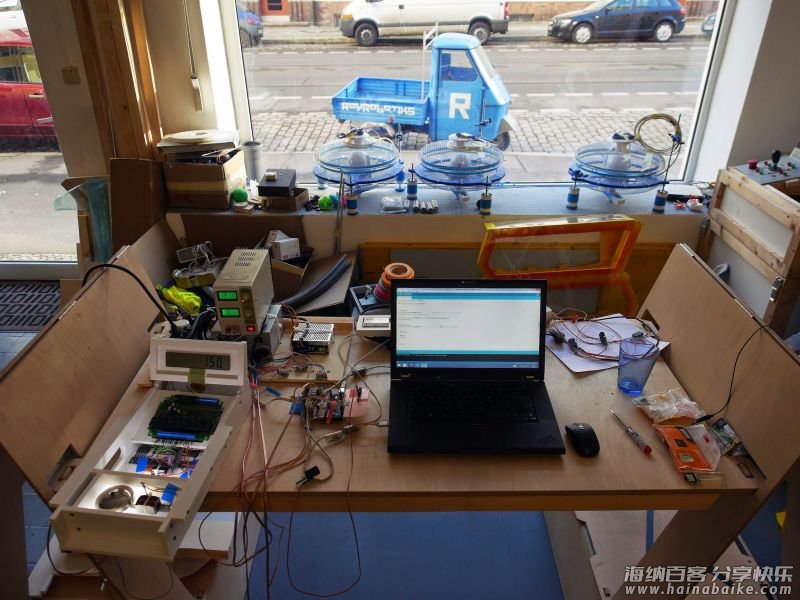

进行测试，虽然没有出现问题，但是还是不能确保100%没有问题。不管怎样，先拆分了，运到费诺科学中心再说。

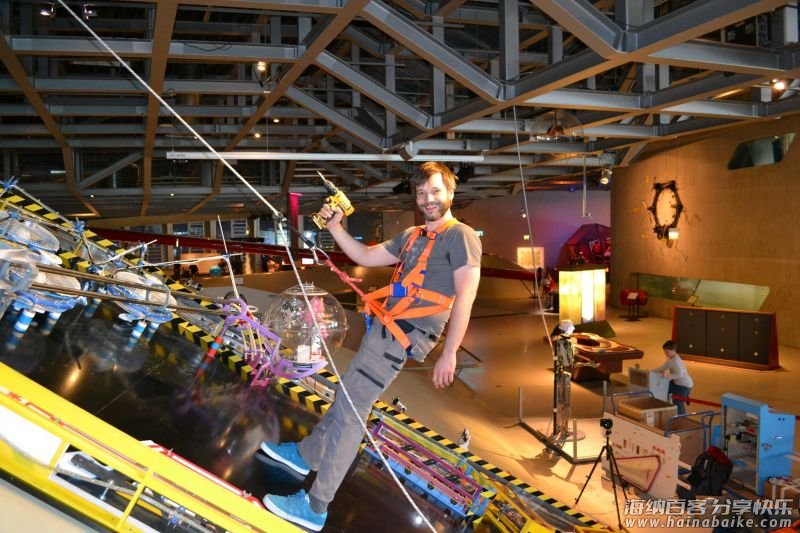

运到目的地后进行组装，安装好后一切运行良好，一点意外状况都没有！而且连续多年蝉联德国弹珠机的冠军Andreas Harre也试玩了这台弹珠机，对它评价甚高！

用到的材料:

• Album with hires photos [all CC licensed for reuse]
• Interview with me about the construction of the pinball [German]
• Block diagram [German]
• Arduino codes
• Niklasroy Project
