MAKER: ananords／译：趣无尽（转载请注明出处）

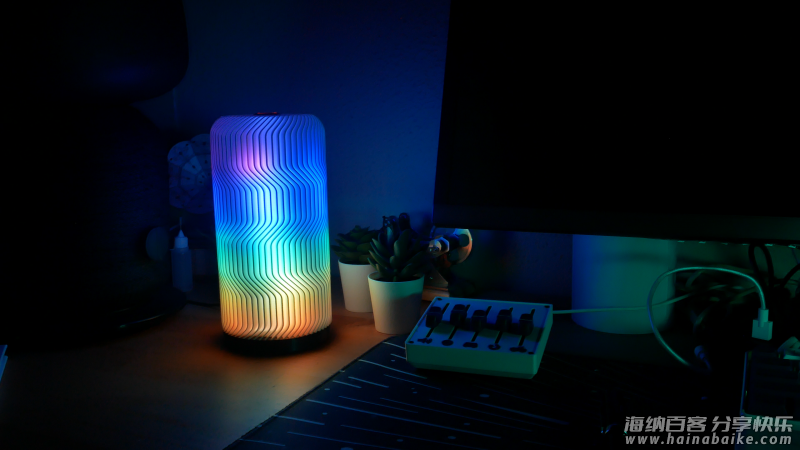

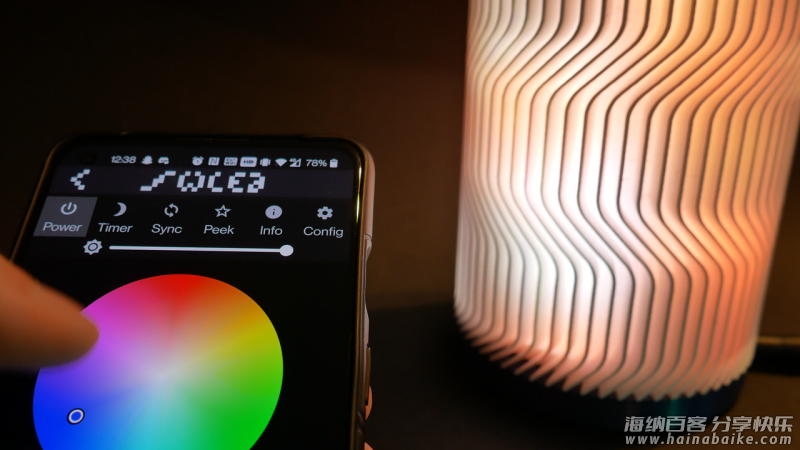

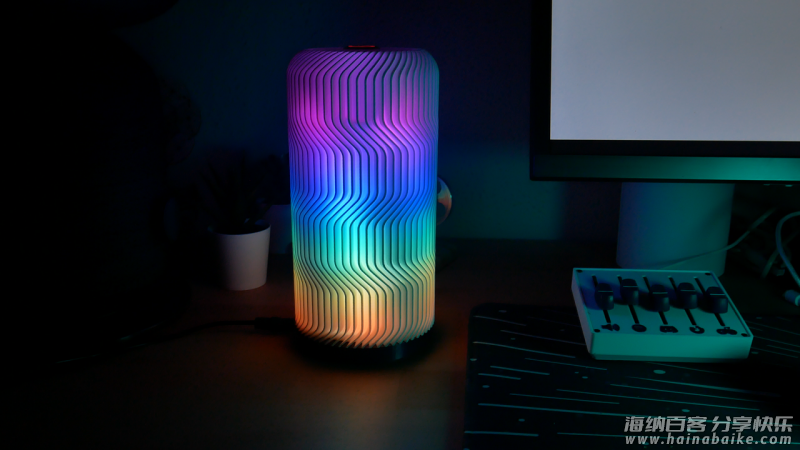

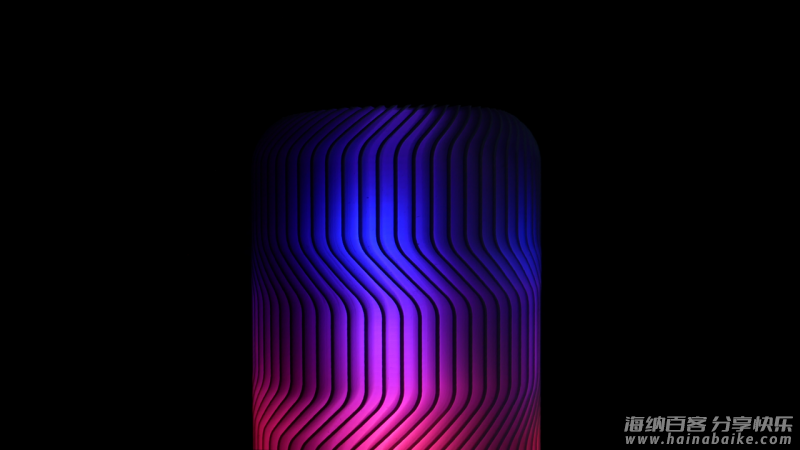

这台 RGB 炫彩灯可以接入 Google Home 和 Alexa 等智能家居设备，也可以与 Home Assistant 配对连接到手机，通过应用程序 WLED 进行调节灯的颜色，时而闪动，时而渐变，效果非常的时尚炫酷，能很好地烘托室内空间的氛围、调剂主人的情绪。
​

灯的外壳是 3D 打印而成，易于组装。它使用一组 WS2812B 可单独的寻址 RGB LED，它不仅能够显示每种颜色，而且能够以不同的效果显示。

灯的顶部有一个按钮，可用于本地控制。在本项目中，我将展示如何连接电容式触摸按钮，但你也可以安装如图中的按钮。

组件清单

Wemos D1 开发板 × 1
LED灯带（2m） × 1
TTP223 触摸传感器 × 1

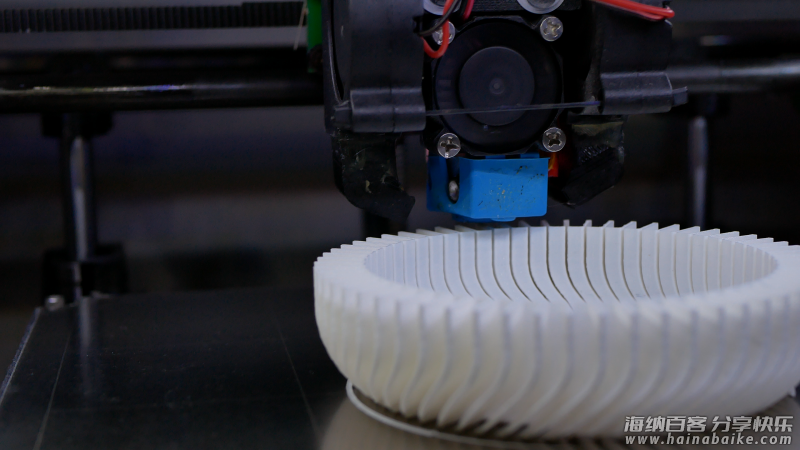

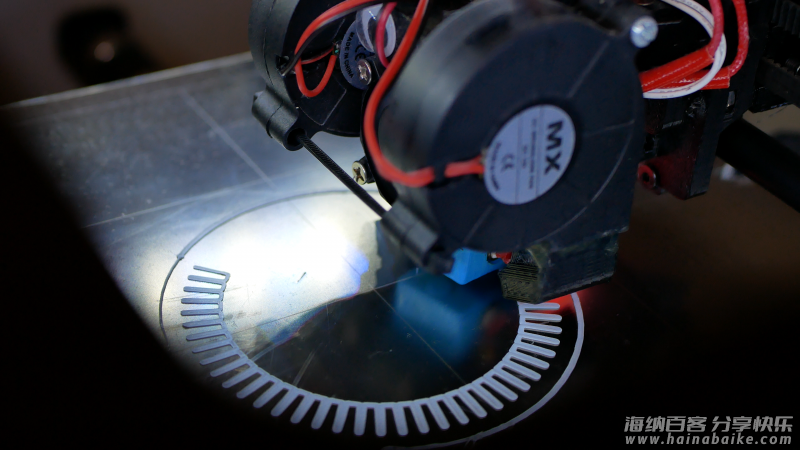

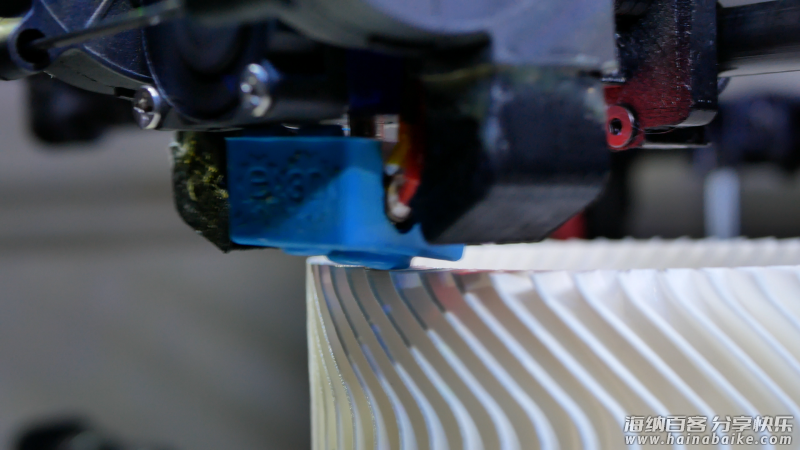

3D 打印部件

打印机需要至少 200mm 的高度才能打印灯罩。

灯罩：
灯罩是花瓶样式，使用 0.2 层高和白色 PLA 材料。

底座：
使用 0.2mm 的层高和 20% 填充。添加：North Glitz sapphire PLA，带有支撑。

灯体：
使用 0.2mm 层高、20% 填充、白色 PLA 打印，不带支撑。

3D 打印文件可在本项目文件库中下载：
https://make.quwj.com/project/426

烧录代码至 MCU

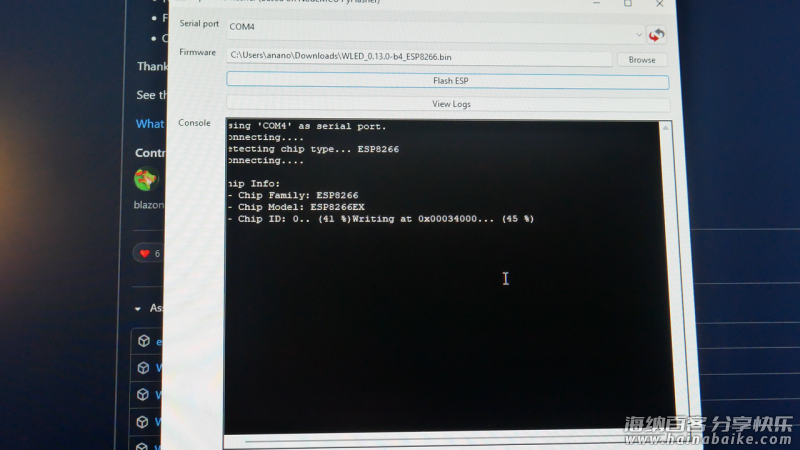

1、首先将 WLED 固件上传到微控制器，检查是否能够正确连接到 Wi-Fi 和正常工作。
2、在 WLED Online https://install.wled.me/ 和 ESPHome Flasher https://github.com/esphome/esphome-flasher 中选择固件，ESPHome flasher 比较可靠。

附带 WLED 安装说明，https://kno.wled.ge/basics/install-binary/。

组装灯体部件

电源连接器

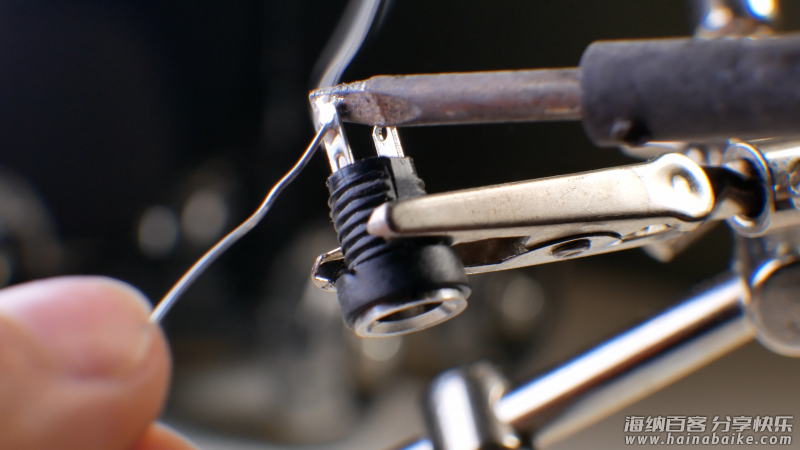

1、将电线焊接到电源连接器上。DC 插孔的较短引脚为正极，较长引脚为负极，最好在使用前检测一下。

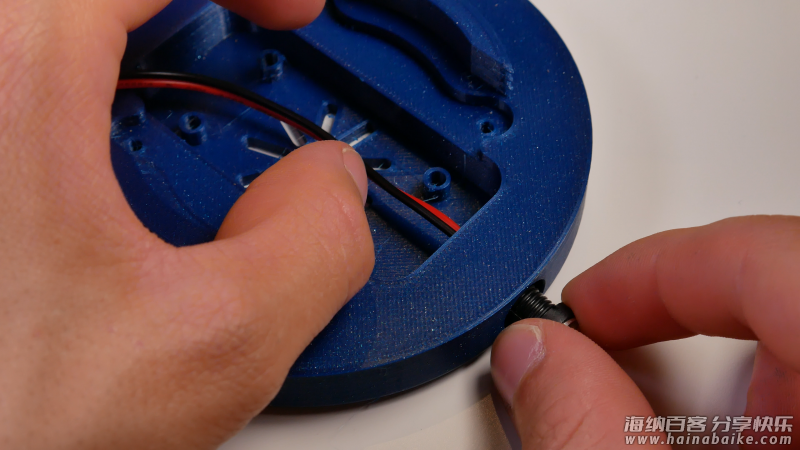

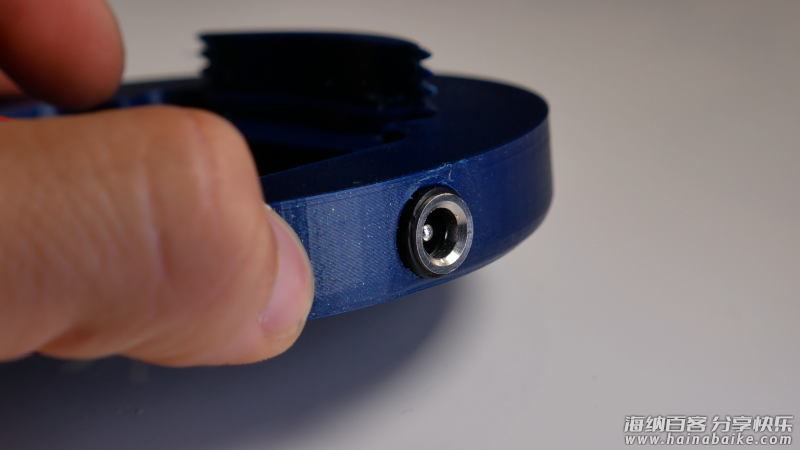

2、电源连接器的孔有螺纹，将电源连接器直接拧入底座即可。

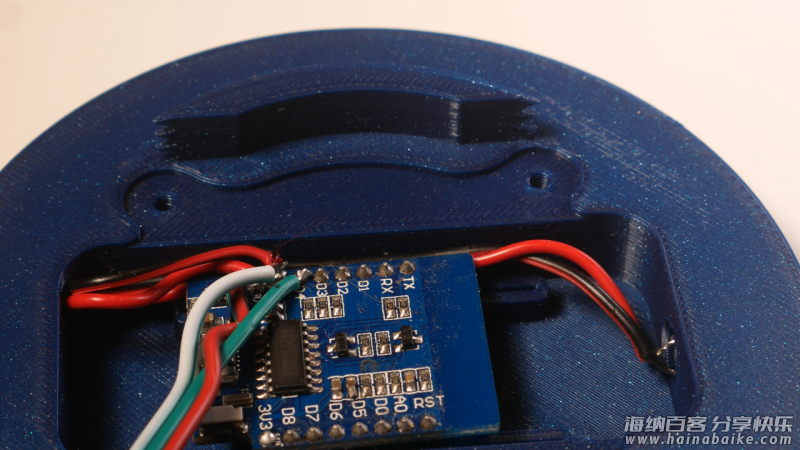

安装微控制器

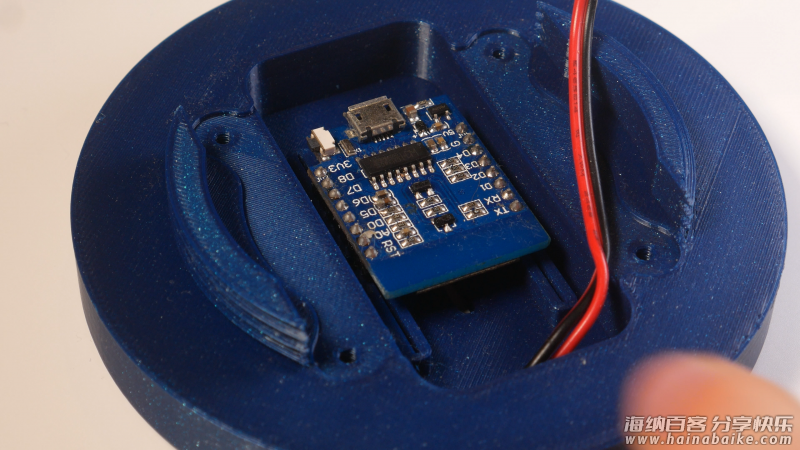

将微控制器（MCU）放入底座插槽，并将电源线与其相连。该插槽可用于多种不同的微控制器，包括 NodeMCU。

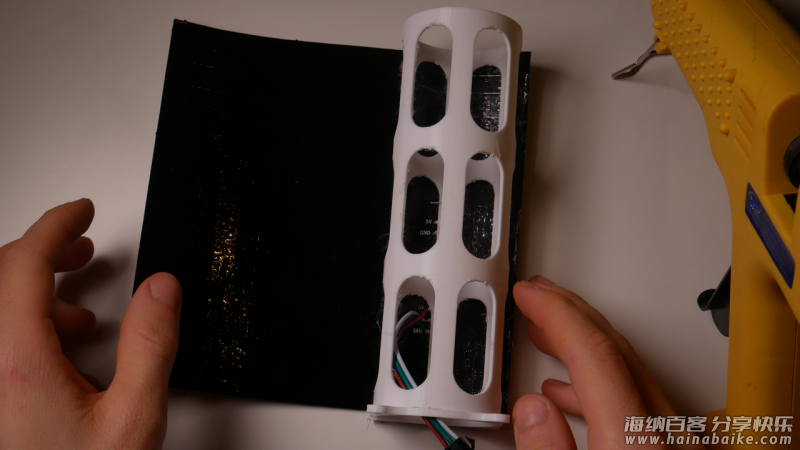

粘贴 Neopixel 灯带

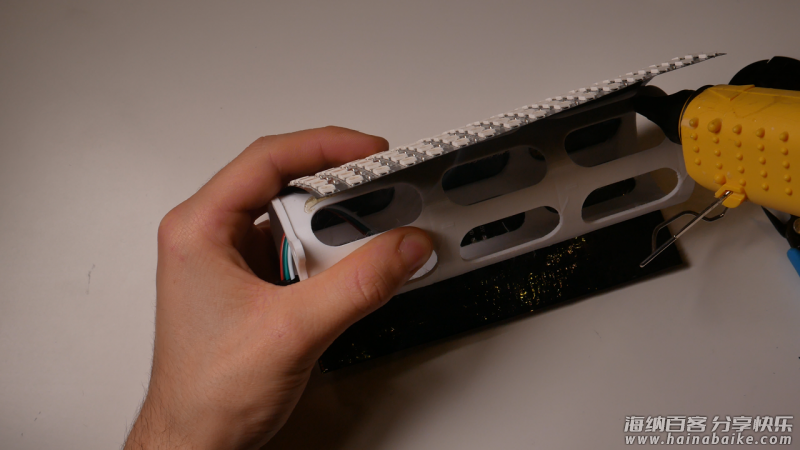

1、使用 Neopixel (WS2812B) 网格，将它粘贴在打印好的圆形灯罩架上。你也可以使用 WS2812B LED 灯带，并将其围着灯罩缠绕。

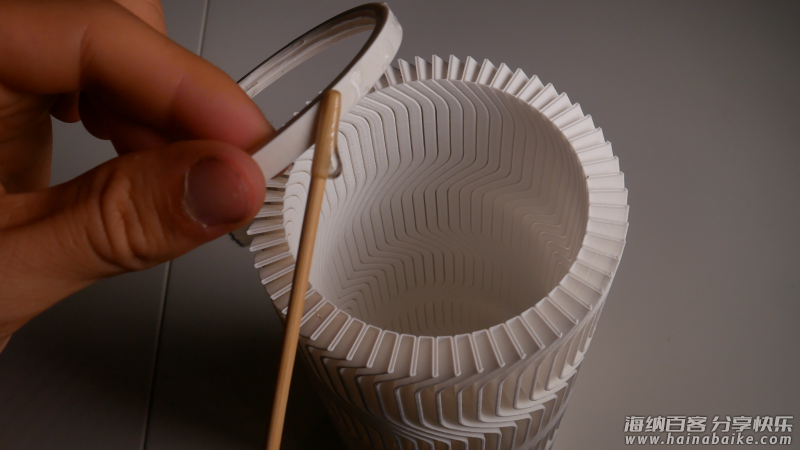

2、使用热熔胶将螺纹环粘在灯罩顶部。

配置触摸传感器

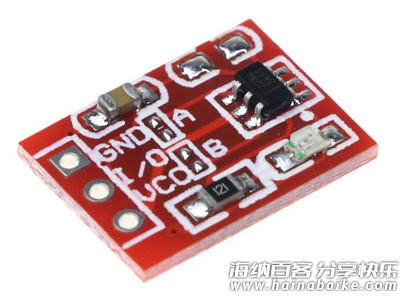

我使用的触摸传感器是 TTP223 电容式传感器。它有三个引脚，VCC、GND 和 I/O。VCC 连接到 3.3V，GND 连接到 GND，I/O 连接到微控制器的其中一个数字引脚。

在你执行此操作之前，你需要调整正确的配置。这需要在 PCB 板上焊接一些桥接跳线来完成的。

这里有两对焊盘，A 和 B。通过焊接这些焊盘的组合，你可以将其设置为四种不同的配置方式。

配置一
1、A 和 B 端子都应处于打开位置。
2、默认输出状态为低。
3、检测到触摸时更改状态（变为 HIGH），并在释放触摸时返回默认状态。

配置二
1、A 应处于打开的位置，B 应该处于关闭的位置。
2、默认输出状态为低。
3、检测到触摸时更改状态并保持该状态，直到检测到另一次触摸。

配置三
1、A 应处于关闭的位置，B 应处于打开的位置。
2、默认输出状态为 HIGH。
3、检测到触摸时更改状态（变为 LOW），并在释放触摸时返回默认状态。

配置四
1、A 和 B 端子都应处于关闭位置。
2、默认输出状态为 HIGH。
3、检测到触摸时更改状态并保持该状态，直到检测到另一次触摸。

这个项目中，我将使用配置三，所以需要桥接 A 焊盘。

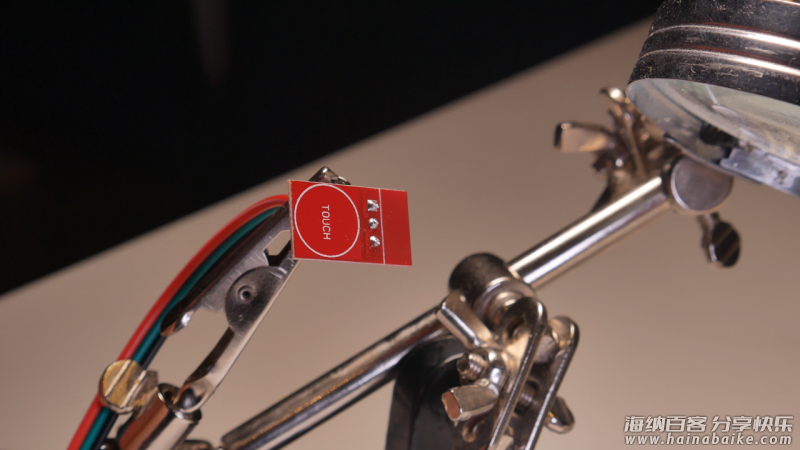

将电线上焊接上去，电线需要多预留一些，方便后期组装。最后，将它粘在灯罩的中间。

关于更多 TTP223 传感器的信息：
https://www.hackster.io/najad/how-to-use-a-ttp223-based-touch-switch-a04f7d

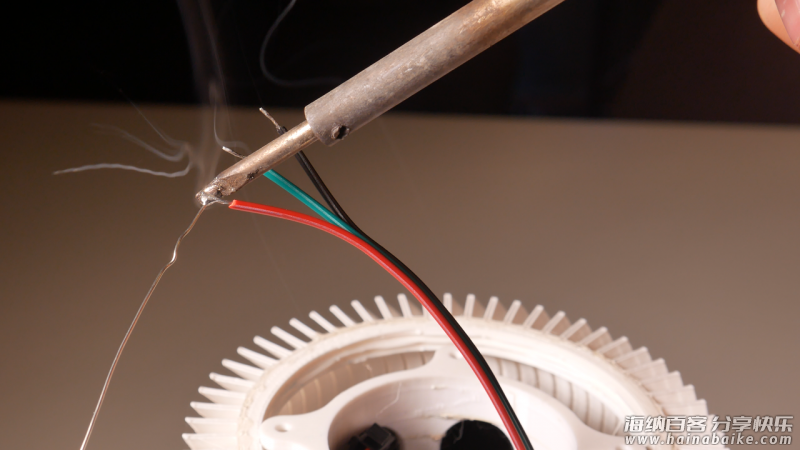

将电线焊接到微控制器

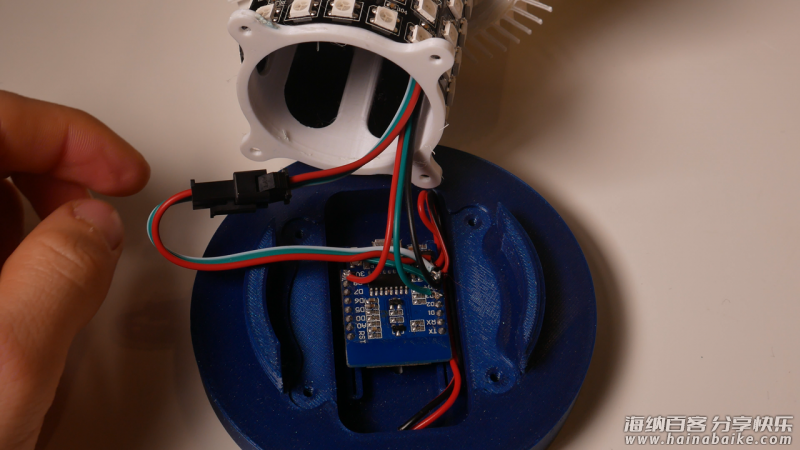

如图所示，在焊接前将触摸传感器和 LED 的电线穿过灯体。

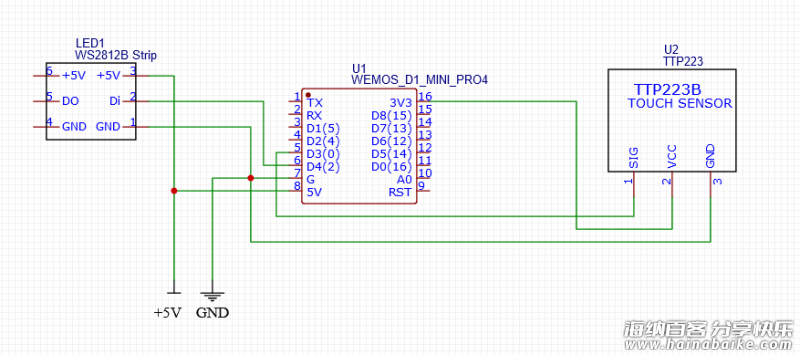

根据原理图焊接电线。我将所有电线焊接到微控制器顶部的引脚上，但你也可以选择将 5V 和 GND 焊接到电源插头上。那会更容易管理。

组装

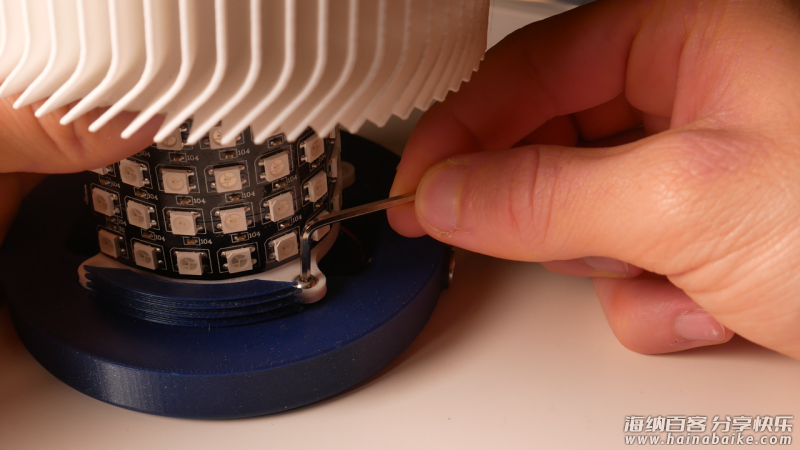

当所有的线连接好后，使用底部的四个 M3 螺钉将塔架固定到底座上。这样整个灯的硬件部分就组装完成了。

自定义固件

1、打开灯，通过手机或电脑上将 Wi-Fi 连接到灯。创建一个连接点。
2、使用密码 wled1234 连接到 WLED-AP 网络。
3、连接后设置控制器。进入 LED 设置面板。如果你使用 LED 面板，则 LED 数量必须设置为 256。如果你使用 LED 灯带，则必须计算灯带上的 LED 数量。

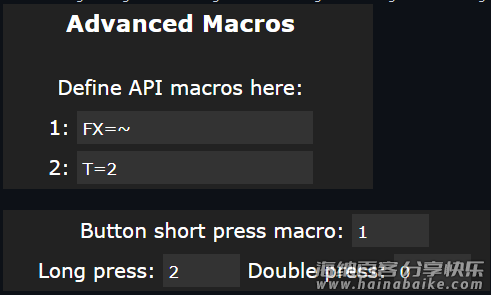

3、设置按钮，你需要进入设置中的页面，如图设置数值。
4、你可以通过长按打开或关闭灯，并通过单击切换灯效。

到这里整个 RGB 灯就完成！
